Statik mit Dynamik – AxisVM X6
Wie die meisten Produkte entwickeln sich auch Berechnungsprogramme für Ingenieure ständig weiter. AxisVM macht jetzt einen weiteren Sprung und ist seit Kurzem in der Version X6 verfügbar.
Es ist nicht nur wünschenswert, sondern auch nötig, dass sich Statikprogramme weiterentwickeln, um auf neue Erkenntnisse, Anpassungen der Normen und die Rückmeldungen der Anwen-der zu reagieren. Eine Vielzahl an Neuerungen, Ergänzungen und Verbesserungen kann den Anwendern aber auch überfor-dern. Gerade bei Berechnungsprogrammen muss dieser Effekt möglichst gering gehalten werden. AxisVM X6 gelingt der Spa-gat zwischen deutlichen Fortschritten und einer geringen «Um-stiegshürde» wieder einmal mühelos. Die neuen Funktionen fügen sich nahtlos in die bestehende Oberfläche ein. Die «Ein-arbeitung in die neue Version beschränkt sich damit darauf», die zusätzlichen Möglichkeiten zu nutzen.
Handhabung und Bedienung
Die Oberfläche von Programmen ist längst nicht mehr nur ein un-wesentliches Detail. Mit zunehmendem Funktionsumfang wird sie immer wichtiger, um den Anwender darin zu unterstützen, seine Aufgaben möglichst rationell abzuarbeiten. Eine gute Schnitt-stelle zum Benutzer vermeidet zudem, dass unerwünschte Einga-ben gemacht werden, oder zeigt allfällige Versehen auf und er- leichtert die Anpassung des Modells. AxisVM besitzt seit Langem eine äusserst informative und intuitive Programmoberfläche. Von der übersichtlicheren Darstellung von Lastfällen bis zur intelligen-ten Suchfunktion, die es ermöglicht, Bauteile nach ihren Eigen-schaften oder Ergebnissen schnell zu finden, bietet AxisVM X6 viele grosse und kleine Neuerungen und lässt den Ingenieur noch einfacher und bequemer mit dem Besten rechnen.
Stahlbau, Runde 2
Die elastischen und plastischen Nachweise von Stahlträgern nach diversen Normen (SIA, EuroCode und weitere) sind bereits seit vielen Jahren in AxisVM möglich. Mit der Version X6 ist es auch möglich, lokale Imperfektionen abzubilden und die Stabili-tätsnachweise mit einem Festigkeitsnachweis nach Theorie 2. Ordnung zu erbringen. Der neue Stab mit 7 Freiheitsgraden berücksichtigt dabei auch die Effekte des Biegedrillknickens und bietet zudem die Möglichkeit, die Übertragung von Tor-sionsmomenten in Rahmenecken wirklichkeitsnah abzubilden. Dank der Möglichkeit, exzentrische Stäbe zu definieren, ist es jetzt noch einfacher, auch komplexe Stahlbauprojekte in AxisVM abzubilden, und dank der erweiterten Bemessungsberechnung werden die Ergebnisse daraus noch umfassender dokumentiert.
Belastende Aufgaben
Die Definition von Lasten ist eine zentrale Ingenieursaufgabe. Insbesondere die Festlegung des Lastsystems respektive der zu berücksichtigenden Lastkombinationen kann (zumindest in Nicht-Standardfällen) dem Ingenieur etwas Fingerspitzenge-fühl und Erfahrung abverlangen. Alle mehr oder weniger ein-fachen Lastsysteme, wie sie beispielsweise im Hochbau üb-lich sind, können natürlich auch weiterhin mit den bewährten Lastgruppen abgebildet werden. Diese bereits vielfältigen Möglichkeiten werden durch die Lastgruppenkombinationen erweitert, die in AxisVM X6 vollständig überarbeitet wurden und jetzt genauso einfach zu handhaben sind wie die Last-gruppen selbst. Damit können auch komplexe Lastsysteme, so zum Beispiel im Brückenbau oder bei Masten, mit minima-lem Aufwand und vor allem mit grösstmöglicher Sicherheit in der Handhabung abgebildet werden. In vielen Fällen können Windlasten anhand normierter Faktoren ermittelt werden. Die Normen können aber unmöglich alle Fälle abdecken. Für diese Bauwerke ist es teilweise nötig, den Wind anhand einer strömungsdynamischen Berechnung zu beurteilen. AxisVM X6 ist in der Lage das Modell für eine solche Berechnung zu exportieren, die Ergebnisse davon einzulesen und quasistati-sche Windlasten daraus zu erzeugen.
Klare Übersicht

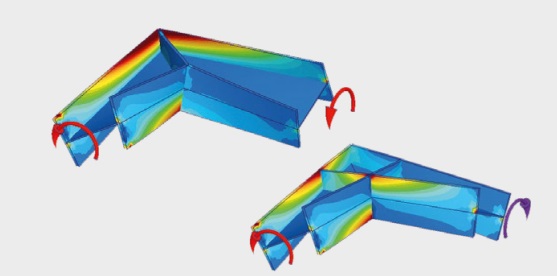

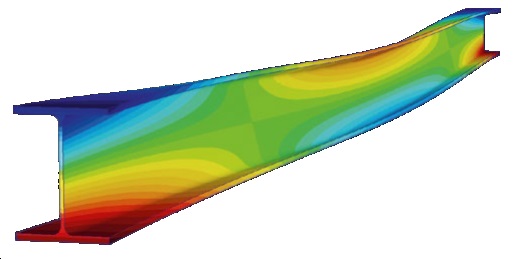

Die Darstellung von Ergebnissen am gerenderten Modell ist auf den ersten Blick ein nettes optisches Zückerchen, entpuppt Stab mit Querschnittsverwölbung – Übertragung von Torsionsmomenten in Rahmenecken. sich aber schon bald als sehr hilfreiche Möglichkeit zur übersichtlichen Darstellung von Ergebnissen. Die grafische Resultatdarstellung ist zwar übersichtlich und in vielen Fällen die einfachste Möglichkeit für die Dokumentation. Insbesondere bei der Bemessung ist aber auch eine Dokumentation in Textform unumgänglich. Mit den Ergän-zungen im Bemessungsbericht von Stahlträgern und dem neuen Bericht zur Bemessung von Stäben in Stahlbe-ton lässt AxisVM X6 auch in diesem Bereich kaum Wünsche offen. ■
